Valvola a sfera criogenica (tipo Trunnion/Floating)

Gruppo Co. della valvola di Guocheng,LTD. è uno dei principali produttori cinesi di VALVOLE A SFERA CRIOGENICHE. Benvenuti all'ingrosso di VALVOLE A SFERA CRIOGENICHE economiche dalla nostra fabbrica.

VALVOLA A SFERA CRIOGENICA

USO
La valvola a sfera criogenica viene utilizzata per intercettare o collegare i fluidi in varie tubazioni di Classe 150-1500. Le valvole, realizzate in diversi materiali, sono adatte a vari fluidi e a diverse temperature. La temperatura minima di esercizio è di -196 °C. Le modalità di azionamento includono il funzionamento manuale, la trasmissione a vite senza fine e a vite senza fine, il funzionamento pneumatico e il funzionamento elettrico. Le estremità di collegamento possono essere flangiate o saldate.

GAMMA DI PRODOTTI
Le valvole a sfera criogeniche sono classificate in valvole a sfera flottanti criogeniche e valvole a sfera trunnion criogeniche. Fare riferimento ai dati delle valvole a sfera flottanti e delle valvole a sfera trunnion per la gamma di prodotti, le dimensioni di scartamento, le dimensioni delle flange di collegamento, ecc. Per le valvole a sfera con temperature superiori a -50 °C, la struttura a collo lungo non è progettata. Per le valvole a sfera con temperature inferiori a -50 °C, la lunghezza del collo è generalmente progettata in base ai requisiti standard o alle esigenze dell'utente.

CARATTERISTICHE STRUTTURALI

La valvola a sfera criogenica è utilizzata per applicazioni a bassa temperatura, in particolare per applicazioni con fluidi pericolosi come il gas naturale. La nostra azienda vanta una vasta esperienza nella progettazione, produzione, collaudo e ispezione di valvole a sfera criogeniche.

Selezione dei materiali

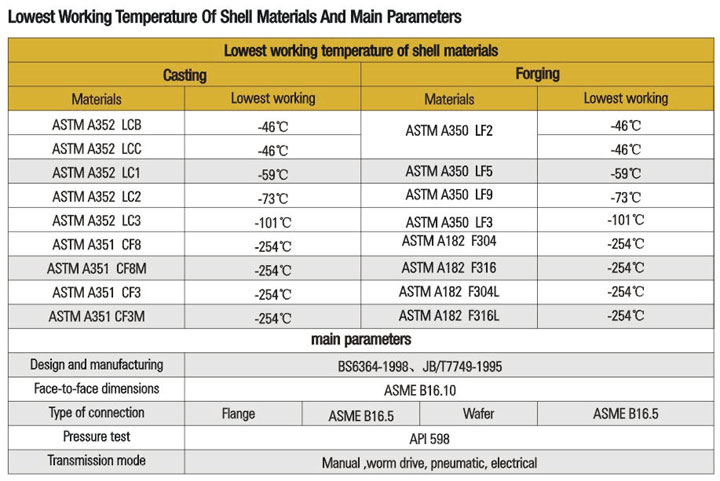

L'acciaio comune mostrerà fragilità a basse temperature. Pertanto, è fondamentale per la progettazione e la produzione selezionare materiali per il corpo adatti in base alla temperatura di esercizio minima della valvola a sfera criogenica. Fare riferimento alla tabella seguente per la temperatura di esercizio minima dei materiali per il corpo. I materiali per basse temperature devono essere sottoposti a prova di impatto a bassa temperatura secondo i requisiti standard. Per le valvole con temperatura di esercizio inferiore a -100 °C, corpo, cappello e stelo devono essere sottoposti a trattamento criogenico dopo la sgrossatura. La superficie di tenuta della sfera e della sede deve essere sottoposta a trattamento criogenico tramite saldatura a spruzzo/riporto di lega. Successivamente, è possibile eseguire la rettifica e l'assemblaggio, in modo da garantire l'adattabilità dei materiali alle basse temperature. Inoltre, la flangia, la guarnizione, il bullone e il dado devono essere realizzati con materiali adatti alle condizioni di esercizio a basse temperature.

Progettazione strutturale, lavorazione e caratteristiche di produzione

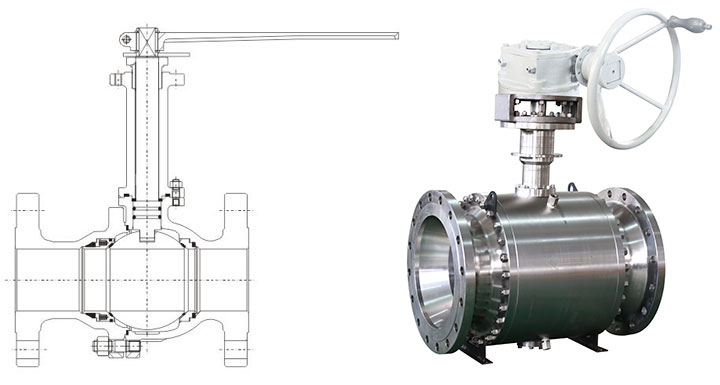

In base ai requisiti standard, le valvole a sfera con temperature inferiori a -50 °C adottano generalmente una struttura a collo lungo per migliorare la temperatura a livello della guarnizione e garantire una tenuta affidabile della guarnizione dello stelo. La lunghezza del collo è generalmente progettata in base ai requisiti standard o in base ai requisiti di contatto, qualora gli utenti abbiano esigenze particolari.
Per le valvole utilizzate per fluidi a bassa temperatura, quando la valvola è in posizione chiusa, il liquido a bassa temperatura che rimane nella cavità centrale della valvola si gassifica con l'aumento della temperatura, causando una rapida espansione del volume e causando un aumento anomalo della pressione nella cavità centrale o, se grave, la rottura della valvola. La valvola a sfera è dotata della funzione di scarico automatico della pressione nella cavità centrale. In caso di aumento anomalo della pressione nella cavità centrale, il fluido nella cavità centrale supererà l'effetto di pre-serraggio della molla con la propria forza e spingerà la sede fuori dalla sfera per realizzare lo scarico automatico della pressione, garantendo così la sicurezza della valvola.

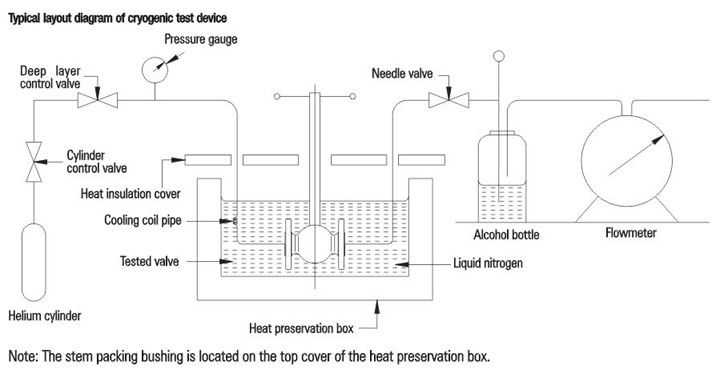

In base ai requisiti contrattuali, è possibile effettuare test criogenici per testare la coppia operativa, le prestazioni di tenuta e altri indici a bassa temperatura.
Le parti della valvola sono state sottoposte a trattamento criogenico per garantire la stabilità della forma e delle dimensioni delle parti a basse temperature.
